大象国际中心项目首层巨型截面桁架顺利完成高空拼装

2013-12-17

2369

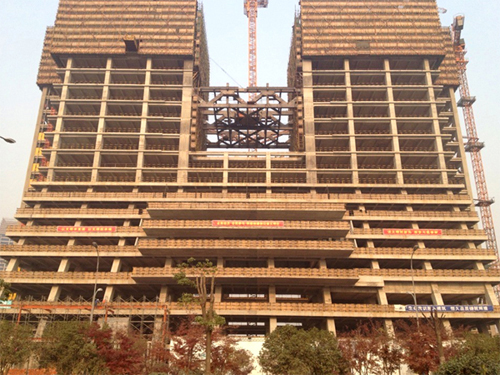

　　2013年12月9日，经过全体项目人员的共同努力，在几十米的高空完成了由浙江壹定发钢构股份有限公司承建的大象国际中心项目首层巨型箱型截面桁架的安装。


　　大象国际中心工程，位于钱江新城对岸的钱江世纪城CBD核心区域内，是一座以办公为主，集餐饮、商业于一体的综合性商务楼。总建筑面积92941平方米，建筑物高度149.95米。该项目难度最大、技术含量最高的部分就是桁架的空中拼接和安装，桁架跨度为28米。主要截面：□1000X500X80X50、□800X500X70X20□800X500X60X40、□800X500X40X30、□500X500X40X20。设置桁架的位置有3个，分别为标高54.45m至58.35m处（14至15层），设有三榀；标高101.25m至105.15m处（26至27层），设有三榀；标高144.50.45m至149.30m处（37层至建筑顶部），设有两榀。桁架采用焊接箱形杆件，桁架最大板厚80mm，材质采用Q345BGJ钢板，单榀桁架最重120吨，其中最重的构件单支近20吨。本次施工完成了14~15层处的桁架安装。

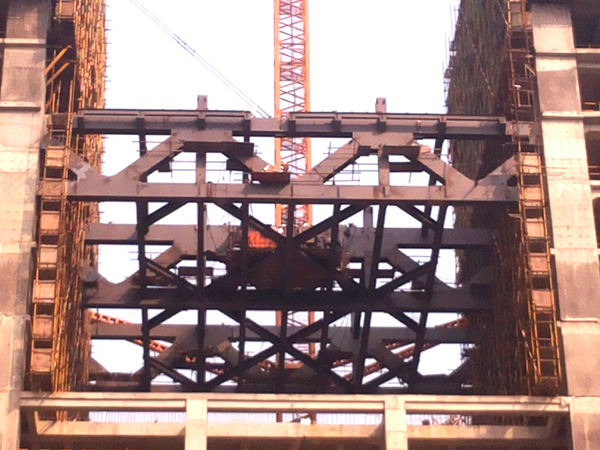

　　本工程现场场地狭小，桁架高度较高，单只构件吨位较重，吊塔因提升吨位较小无法满足现场吊装条件。一般的高空散装和整体提升都无法实现。项目部根据现场条件、塔吊起重能力及施工位置，经过对桁架下挠、桁架悬臂段吊装应力及恒载节点位移的验算，最终确定采用塔吊吊装、手拉葫芦辅助的空中散拼施工方案，空中连廊桁架两端的构件按照模拟计算好的起拱度从两侧的结构层延伸，直至整体桁架空中闭合完成整体桁架的拼装。

　　施工前，项目部做足“功课”，根据施工方案，列出施工过程中的每一步关键控制点，做好安全、技术交底，实施过程中重点控制，确保质量和安全万无一失。从第一支构件开始吊装到最后一条焊缝焊接完成，历时18天。经检测桁架的对接高度误差控制在3mm以内，空中焊接焊缝合格率100%。得到业主、监理单位及总包单位的高度认可。
